MRX.marine - Kamerasysteme für den maritimen Bereich
Modulare Lösung für den Einsatz in Hafen- und Offshore-Umgebungen
MRX.marine ist ein Videoübertragungs- und Kamerasteuersystem für den maritimen Bereich. Drei verschiedene Typen von marine tauglichen Kameras stehen zur Verfügung, um viele unterschiedliche Anwendungen realisieren zu können. Das System bietet die Möglichkeit bis zu 20 Kameras anzuschließen. Dabei ist ein modularer Ansatz konzipiert worden, um passgenaue Lösungen implementieren zu können.
Der Bediener hat einen kompletten Überblick über Arbeitsgeräte und Umfeld auf bis zu 2 Monitoren. Die umfassende Übersicht über den Arbeitsbereich und das Geschehen an Bord erhöht Sicherheit und Produktivität. Der Bediener kann die Kameras steuern um zielgerichtet seine Arbeit zu erleichtern.
Die Videobilder werden intern für mehrere Tage gespeichert, um Vorgänge nachträglich analysieren zu können.
- Bis zu 20 Kameras anschließbar
- Bis zu drei Monitore für die Darstellung (verschiedene Bildschirmlayouts)
- PTZ Steuerung per Joystick
- Zeitsynchronisation per GPS
- Videorekorder-Funktion
- Einfacher modularer Aufbau ermöglicht Kundenspezifische Konfigurationen
Mehr Informationen zu den einzelnen Komponenten können auf der Service-Seite gefunden werden.
Andreas Zimmermann
Geschäftsführer
E-Mail: andreas.zimmermann@azg-tech.com
Telefon: +49 511 515698 00
MRX.marine - Einführung

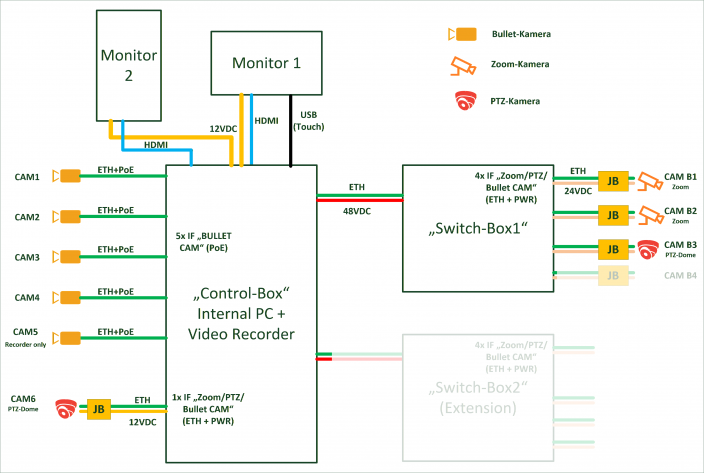

Das MRX.marine-System ist eine modulare Lösung für den Einsatz in Hafen- und Offshore-Umgebungen. Es besteht aus:
- einem oder mehreren Kameramodulen,
- einem oder zwei Touch-Monitoren,
- einer oder mehreren Verteilerboxen, die die gesamte Elektronik enthalten und den Anschluss an Clients ermöglichen.

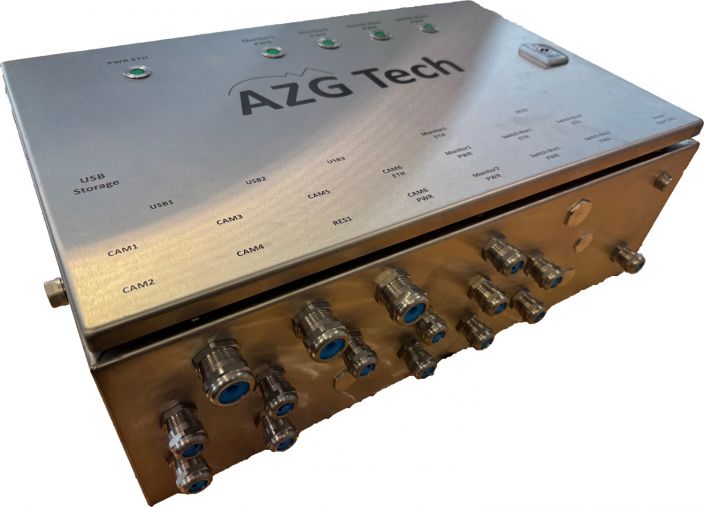

Die zentrale Einheit ist MRX.ControlBox. MRX.ControlBox beherbergt einen leistungsstarken PC mit integriertem Videorecorder und einen Ethernet-Switch, um die Datenverbindung zu den Kameras herzustellen.
Versehen mit einem 230VAC-Anschluss erzeugt MRX.ControlBox daraus alle benötigten Sekundärspannungen. Dies hat den Vorteil, dass am Kran keine weitere gefährliche Hochspannung verlegt werden muss. Dies macht die Installation und späteren Betrieb sicher.
Zur Anzeige der angeschlossenen Kameras können zwei Monitore an MRX.ControlBox angeschlossen werden. Einer davon ist ein Touch-Monitor, da einige Bedienelemente mittels Touch-Bedienung zur Verfügung gestellt werden. Dies macht die Bedienung sehr komfortabel.
Die tägliche Bedienung von Zoom und PTZ-Kameras erfolgt jedoch nicht über das Touch-Display sondern in der Hand des Bedieners mittels eines Joysticks (MRX.ptzController). Montiert in der Armlehne des Arbeitsstuhls kann die Hand stets in der Nähe der anderen Bedienelemente des Krans bleiben.
Ein GPS-Empfänger sorgt dafür, dass der Videorecorder stets die korrekte Zeit (UTC) kennt und sich Ereignisse in den Videos zu anderen Ereignissen korrekt korrelieren lassen.
An die ControlBox können direkt bis zu 6 Kameras angeschlossen werden. 5 davon mit PoE Speisung und eine davon mit PoE oder externer Speisung.
Um weitere Kameras anschließen zu können, die evtl. auch weit entfernt von MRX.ControlBox an Rumpf oder Kran angebaut sind, sind ein oder mehrere Erweiterungsboxen („MRX.SwitchBox“) möglich. Jede Erweiterungsbox bietet die Möglichkeit 4-8 Kameras mit PoE Speisung oder externer Speisung anzuschließen.
Die Erweiterungsboxen benötigen nur ein Datenkabel (Ethernet) und ein Versorgungs-Kabel (48VDC) zum Anschluss. Dadurch verringert sich der Verdrahtungsaufwand zu weit entfernten Kameras deutlich. Ferner sind so auch Entfernungen von über 100 Metern möglich, die sonst über Ethernet nicht ohne weiteres zu realisieren sind.
